Data visualization of collected ADS-B signals

La capture de données ADS-B se fait en deux temps:

• un logiciel nommé dump1090 (en référence à la fréquence 1090MHz qui porte les signaux ADS-B) décode les signaux reçus par l’antenne;

• un outil en ligne de commande qui exploite les données en temps (et qui écrit notamment les signaux reçus dans un fichier à part);

Un fichier CSV est produit dans votre dossier utilisateur. Nous le redécoderons par la suite.

Installation de dump1090

L’outil dump1090 décode les signaux reçus par l’antenne, via le dongle USB et les affiche dans le terminal.

Système d’exploitation	Commandes
Linux	sudo apt install librtlsdr-dev
	git clone https://github.com/MalcolmRobb/dump1090
	cd dump1090
	make
MacOS	Extraire l’archive dans le dossier extra/dump1090
Windows	Extraire l’archive dans le dossier extra/dump1090
	Installer les drivers avec Zadig

Vérification de la bonne marche de dump1090

Si tout se passe bien, en lançant dump1090, voici le type d’affichage que vous devriez voir:

➜ dump1090
Found 1 device(s):
0: Realtek, RTL2838UHIDIR, SN: 00000001 (currently selected)
Detached kernel driver
Found Rafael Micro R820T tuner
Max available gain is: 49.60
Setting gain to: 49.60
Exact sample rate is: 2000000.052982 Hz
Gain reported by device: 49.60
Allocating 16 zero-copy buffers
*8d395d67585104bbe648648c7e36;
CRC: 000000 (ok)
DF 17: ADS-B message.
  Capability     : 5 (Level 2+3+4 (DF0,4,5,11,20,21,24,code7 - is airborne))
  ICAO Address   : 395d67
  Extended Squitter  Type: 11
  Extended Squitter  Sub : 0
  Extended Squitter  Name: Airborne Position (Baro Altitude)
    F flag   : odd
    T flag   : non-UTC
    Altitude : 15000 feet
    Latitude : 24051 (not decoded)
    Longitude: 18532 (not decoded)
...

• Si vous ne branchez pas d’antenne sur votre port USB, vous verrez l’erreur suivante:

➜ dump1090
No supported RTLSDR devices found.
[1]    218752 exit 1     dump1090

• Si malgré l’antenne branchée, il ne se passe toujours rien, il faut peut-être ajouter l’option suivante:

➜ dump1090 --device-index 1

Lancement de l’application

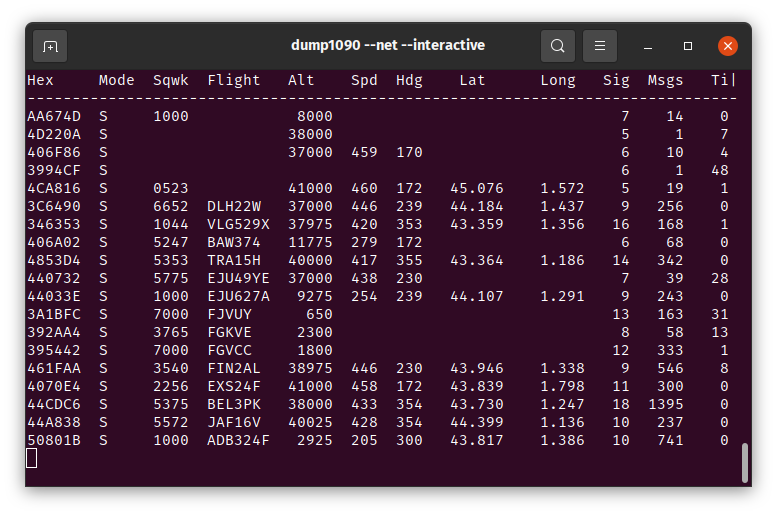

1. Dans un premier terminal, entrer la commande:

   ➜ dump1090 --net --interactive


   Ajouter l’option si nécessaire:

   ➜ dump1090 --net --interactive --device-index 1


2. Dans un autre terminal (Anaconda Prompt sous Windows), activez l’environnement puis ouvrer l’interface graphique:

   ➜ source activate pyclass
   ➜ traffic decode -r LFPO dump1090 --tui
